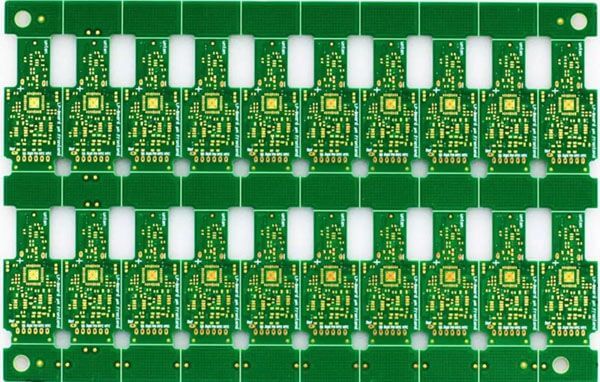

PCB設計之PCB孔銅設計原則

發表時間：2021-11-29 10:00:00 人氣：5787

隨著電子、通信產品的飛速發展，信號傳輸量增加、傳輸速度加快，使得朝著高頻率、高功率、微型化的方向進行，信號功率高、電流大、電壓高對PCB的表銅度及孔銅厚提出了更高的要求。


孔銅是什么？

說到這兒，相信有人還不知道孔銅是什么，所謂孔銅就是對有金屬化要求的孔，通過電鍍給孔里面鍍上一層銅，使孔的兩面可以導通，孔里面的這層銅就叫孔銅。

在PCB制板時，過孔孔銅厚度不均勻，PCB過孔局部孔銅過薄，導致在回流焊接時，因?yàn)槭軣釠_擊的影響，過孔孔銅斷裂，造成開路出現失效的不良。


PCB設計之PCB孔銅設計原則


通孔電鍍是流程中非常重要的一個環節，為實現不同層次的導電金屬提供電器連接，需要在通孔的孔壁上鍍上導電性良好的金屬銅。

隨著終端產品的日趨激烈的競爭，勢必對PCB產品的可靠性提出更高的要求，而通孔電鍍層的厚度大小則成了衡量PCB可靠性保證的項目之一。也就是說影響PCB孔銅厚度的一個重要原因就是PCB電鍍的深鍍能力。

隨著電子產品向便攜式、小型化、網絡化和多媒體化方向的迅速發展，對電子元件的表面貼裝技術提出了更高的要求。
